一、排水管網在線監測系統產品簡介

城市排水系統是城市建設、環境保護、防洪排澇的重要基礎設施，關系到社會穩定和人民生活的安定。隨著城市的迅速發展，城市排水管網系統越來越復雜對排水管網的養護管理等提出了更高的要求。但由于養護管理上缺乏管網真實運行狀態的數據，依靠傳統的手段已經越來越不能滿足排水管網的現代化要求。加強排水管網的監測，對保護排水設施，健全城市信息化管理具有重要意義，在城市雨洪管理方面，更是保障城市水安全，減輕城市防洪壓力、緩解水資源短缺以及改善水環境質量的關鍵環節，監測技術在排水管網流量運行管理中應發揮更為積極與重要的作用。

排水管網在線監測系統是我司自主研發生產的一套針對城市排水管道流量、流速、液位進行實時監測的在線監測系統。該系統旨在對排水管網實現雨污水管道流量、流速、液位實時監測和管理，實現實時監測告警、精準快速定位，并通過數據傳輸網絡將采集到的數據接入到各個應用系統中，為城市排水精細化管理、應急決策指揮以及行業應用等方面提供科學有效的數據支撐，實現經濟效益和社會效益的不斷增長。

二、排水管網在線監測系統產品優點

體積小，監測設備和數據采集設備均為高集成度產品；

安裝簡單，安裝于管網窨井壁，不受條件限制；

一鍵式開機，開機即可使用，無需配置參數；

防護等級高，傳感器、采集器均采用高防水等級材料和結構制作；

超低功耗，內置高性能電池，可連續工作180天，可拓展電池容量；

基本免維護，可在井下長期穩定運行；

多種應用場景，可在城市雨水、污水等排污管網應用；

拓展性強且配置靈活，可根據需求選配水質、流量、液位、井蓋狀態等參數；

三、排水管網在線監測系統系統架構

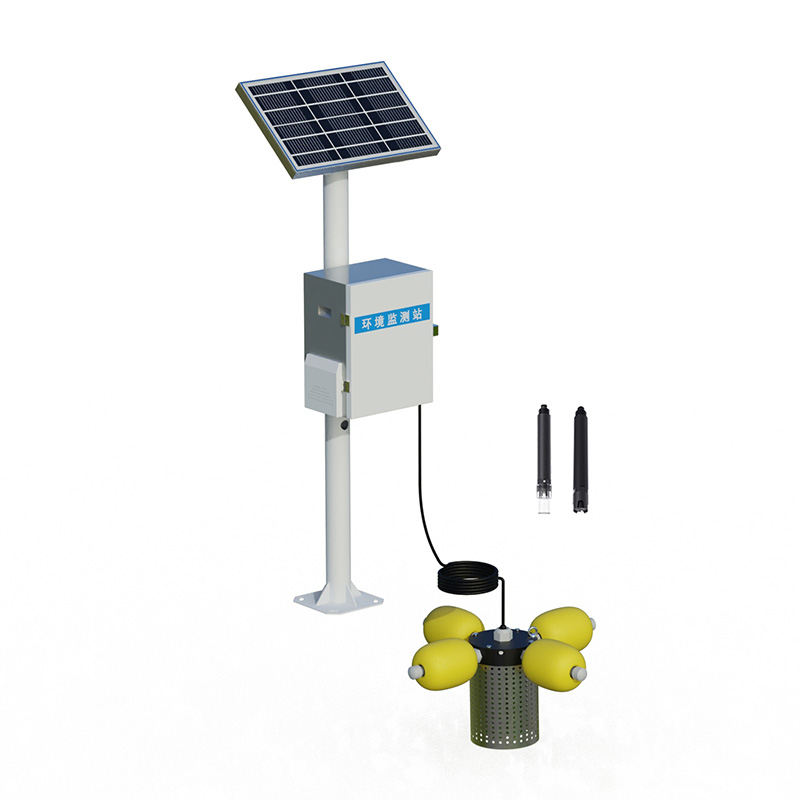

排水管網在線監測系統由前端傳感器、數據采集控制單元、數據傳輸單元，后端數據接收服務、環境監測控制平臺及數據處理分析應用功能組成。

四、排水管網在線監測系統傳感器參數

聲波頻率：2MHZ

盲區：6.5-7厘米(水位低于盲區測量數據精度低）

流速范圍：0m~+6m/s，

精度：±1.0%±1cm/s

水位：量程：0.03m～5m（可定制10m），精度：0.3%±0.5cm

水溫：量程：-10℃～60℃，精度：±1℃

瞬時流量范圍：0～99.99m3/s

累計流量范圍：0.1m3～999999m3

五、排水管網在線監測系統通訊方式

4G或者NB-IoT

六、排水管網在線監測系統云平臺功能

權限管理：可根據其權限對監測設備信息進行更改、刪除、添加等操作。

實現數據瀏覽訪問、導出下載，以及對監測數據查詢。數據查詢時長大于3年。

實時數據：平臺能夠顯示監測點的實時數據；

設備地圖：各個監測數據和儀器信息通過地圖實時；

環境監測云平臺可查看通訊卡卡號、儀器與平臺的通訊狀態、信號強度、儀器電量等功能

歷史數據查詢：可查詢某個監測點的歷史數據，通過報表展現，報表可導出為EXCEL文件或直接打印。

數據查詢：按條件查詢各個設備的各項參數，如設置查詢數值范圍，日期，報警值等；可統計時、日、月極值平均值。

數據報表：可分析統計展現各監測點通道的數據月報表，支持EXCEL導出；

遠程錄入：遠程數據補錄：可從現場終端讀取最近1個月的歷史數據進行補錄處理；

電腦錄入：將EXCEL格式數據導入并存儲到數據庫。
